電磁式熱計量表測量原理：
  電磁式熱計量表是根據系統中流量傳感器的流量信號和配對溫度傳感器檢測的供回水溫度信號，以及水流經的時間計算并顯示該系統所釋放或吸收的熱量。熱量以累計形式顯示，單位kWh，大顯示8位。
計算數學模型為：Q=qmΔhdt
式中：—釋放的熱量：kJ；
qm—流經熱能表中載熱液體的質量：kg/s；
Δh—熱交換回路中入口溫度與出口溫度對應的載熱液體的比焓值差：kJ/kg；
t—時間：s

電磁能量表的流量、能量計算單元CPU及采樣模塊均采用成熟的單片機，其內存容量大，設備可靠性高，熱量計算能真正實現焓值計算，達到高準確度。成套配對溫度傳感器采用鉑電阻Pt1000，其配對誤差≤0.1℃。電磁能量表的準確度等級達到2級。

電磁式熱計量表是一種測量熱變換系統中載熱流體所釋放的熱量的計量?jī)x表。它使用了高精度、高可靠性。電磁能量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能?？蓮V泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。



二、電磁熱量表安裝使用說明：

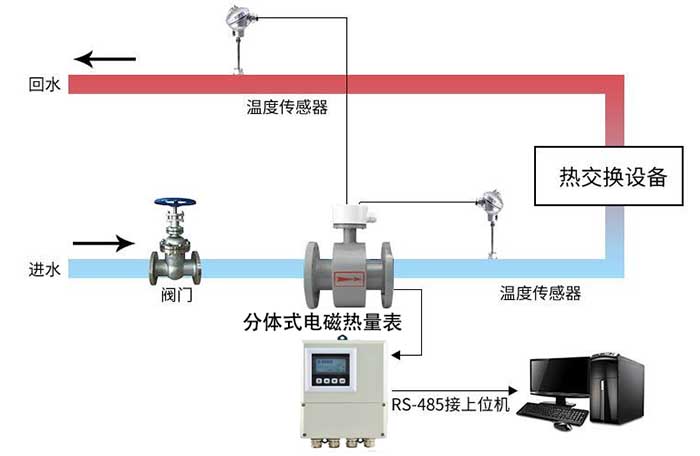

將配對溫度傳感器(一對Pt1000鉑電阻溫度傳感器鉑電阻溫度傳感器)分別安裝在空調或供熱系統熱交換回路的入口和出口的管道上，采集供回水管溫度值并傳輸信號；將流量傳感器（（管道式電磁流量計道式電磁流量計））安裝在入口或出口管上，采集計算管網流量值并傳輸信號；能量運算器用于接收溫度及流量信號，并通過K系統法原理進行能量消耗計算、存儲，且可通過總線通訊方式將能量運算器內有效數據（如累計熱量值、冷量值、當量流量值、供回水溫度及溫差）傳輸至計算機，實現智能化管理。

三、電磁式熱計量表產品特點
采用16位單片機做數據運算、鉑金熱電阻做溫度測量，電磁式流量計做流量測量，測量精度高、運用穩定可靠，性能優良。
測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。
測量管內無阻力部件、無壓損、不受惡劣水質影響。
測量流量范圍寬，流速可在1m/s ～10m/s范圍內任意設定。
大屏幕液晶背光源全中文顯示方式，在強光和無光情況下均可清晰讀數。
具有累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等數據同時顯示功能、可查詢顯示流速、停電記錄等參數。
采用隨機溫變化的熱焓熱修正法，保證在不同水溫下的計量。
具有統一的直流信號和頻率信號輸出功能，而且此功能可在熱量和流量參數間切換。
具有批處理（定量輸出）、當量脈沖輸出、鍵控直接清零功能。
具有RS-485、HART數字通訊輸出，方便實現遠程通訊。
具有密碼保護功能，無密碼者無法修改工作參數。

四、電磁熱計量表技術參數

1、電磁式熱計量表轉換器技術參數：
電源：220V AC(110VAC ～245VAC)、24VDC
功耗：≤20W （配套功耗）
精度等級：0.5級或1級（配套精度）
防護等級：IP65
環境溫度：A類
溫度分辨率：0.01℃
可選溫度測量范圍：-30℃ ～ 180℃
溫差測量范圍：1℃ ～ 90℃
流量大讀數（m3）：9999999999（十位）
熱量大讀數（Mwh）：9999999999（十位）
熱量單位：kJ、MJ、GJ、kwh、Mwh可選
模擬輸出：4 ～ 20mA DC / 600
負載電阻（可在熱量和流量參數間切換）
脈沖輸出：度頻率5000Hz、脈寬0.1ms ～ 999.9ms（可在熱量和流量參數間切換）
通訊：RS-485（RS-232、M-BUS、HART等可選）

2、電磁式熱計量表技術參數：
公稱通徑：DN10 ～ DN2200mm
公稱壓力：0.6MPa ～4MPa
襯里材料：耐高溫橡膠、PTFE、PFA、F46
電極材料：含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉑/銥合金、鉭
結構形式：分體型、一體型
介質溫度：-30℃ ～ 180℃
連接方式：法蘭式
